P-39 Airacobra - Variants (P-39D, XP-39E)






31st PG, USAAC







8th FPG, USAAC - New Guinea, 1942.

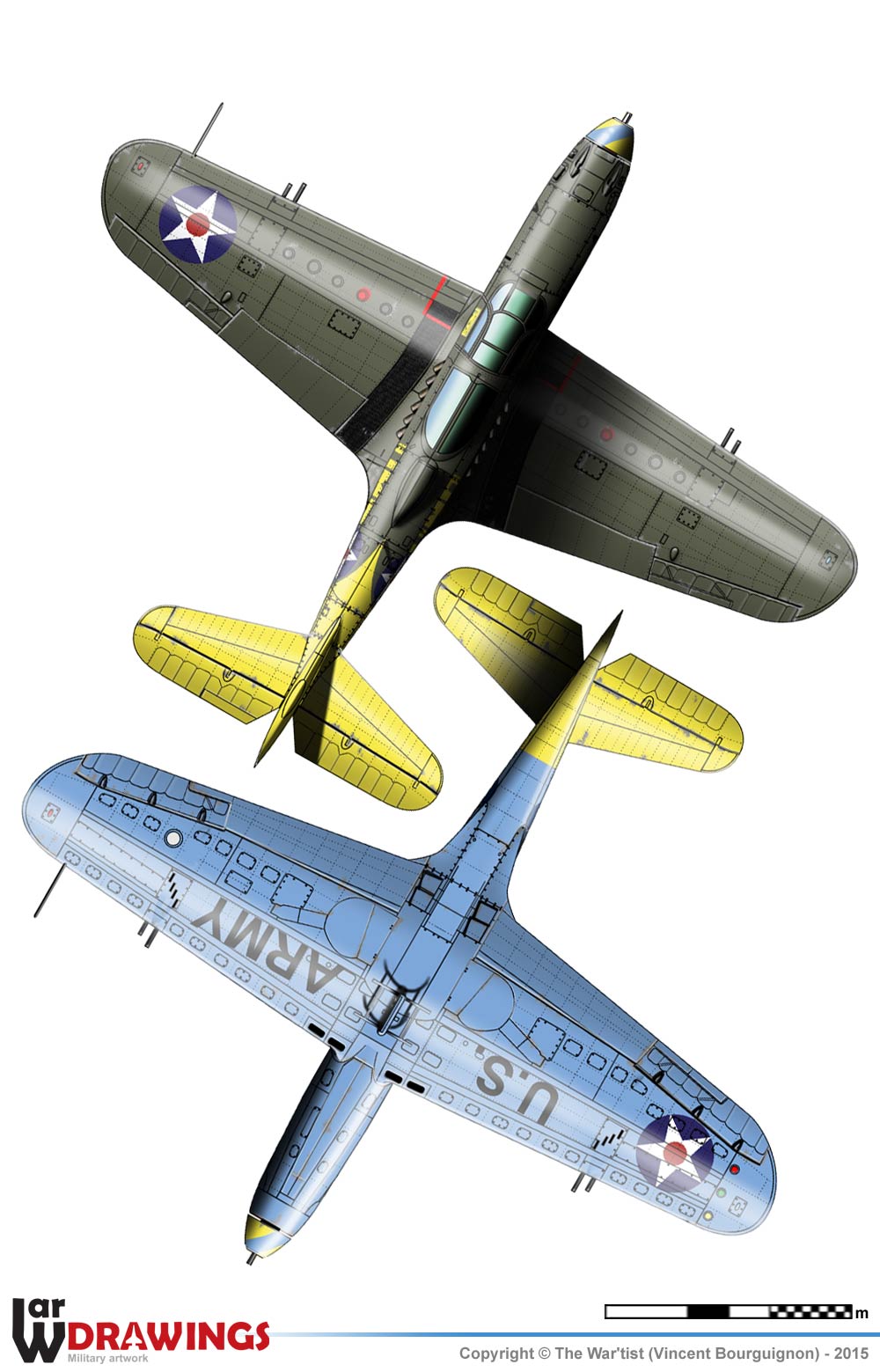

Model with new tail configuration.

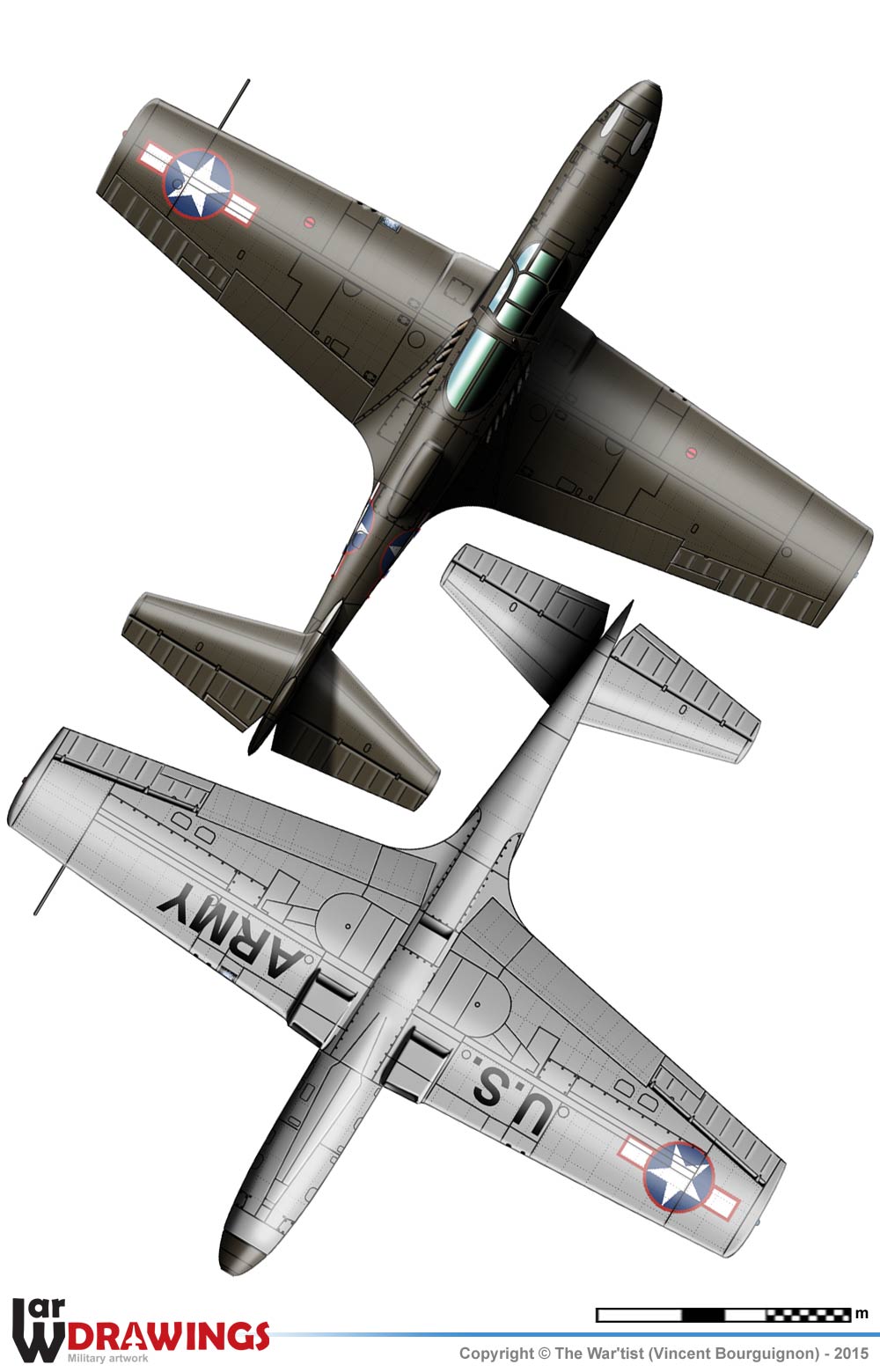

Model with P-51 Mustang (laminar flow profile) wings and tail configuration.









Model with new tail configuration.





P-39D

P-39D-BE (Bell Model 13)

Version similaire au P-39C avec 111 kg de blindage supplémentaire, des réservoirs auto-obturants. L'armement était désormais composé d'un canon de 37 mm (30 obus), 2 mitrailleuses de 0.50 (12.7 mm - 200 balles) montés sur le nez et 4 mitrailleuses de 0.30 in (7.62 mm - 1000 balles) montées sur les aile. 60 avions construits.

Version similar to the P-39C with 111 kg of additional shielding, self-sealing fuel tanks. The armament was now composed of a 37 mm gun (30 rounds), 2 machine guns 0.50 (12.7 mm - 200 rounds) mounted on the nose and four machine guns of 0.30 in (7.62 mm - 1000 rounds) mounted on the wing . 60 aircraft built.

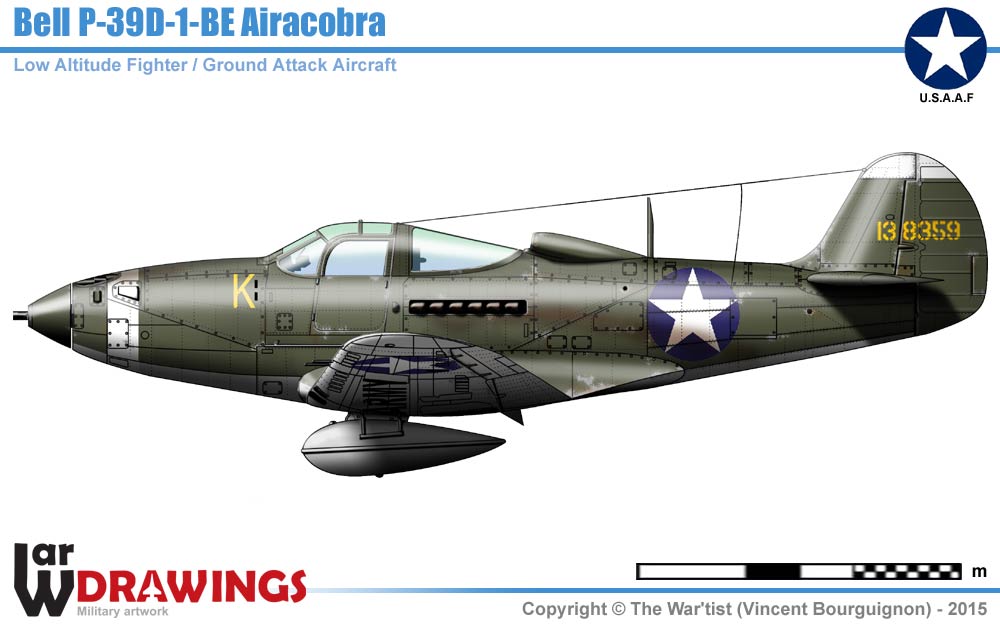

P-39D-1 (Bell Model 14A)

Version équipée d'un canon de 20 mm (.79 in) Hispano M1 à la place du canon de 37 mm faisant feu à travers le moyeu de l'hélice. Modèle commandé spécialement pour être livré sous Prêt-Bail. 336 avions construits. Destinés à l'Angleterre, la plupart cependant seront livrés à l'URSS lorsque cette première les refusa.

Version equipped with a 20 mm gun (.79 in) Hispano M1 instead of the 37 mm gun firing through the propeller hub. Model specially ordered to be delivered under Lend-Lease. 336 aircraft built. For England initially, however most will be delivered to the USSR when this first refused them.

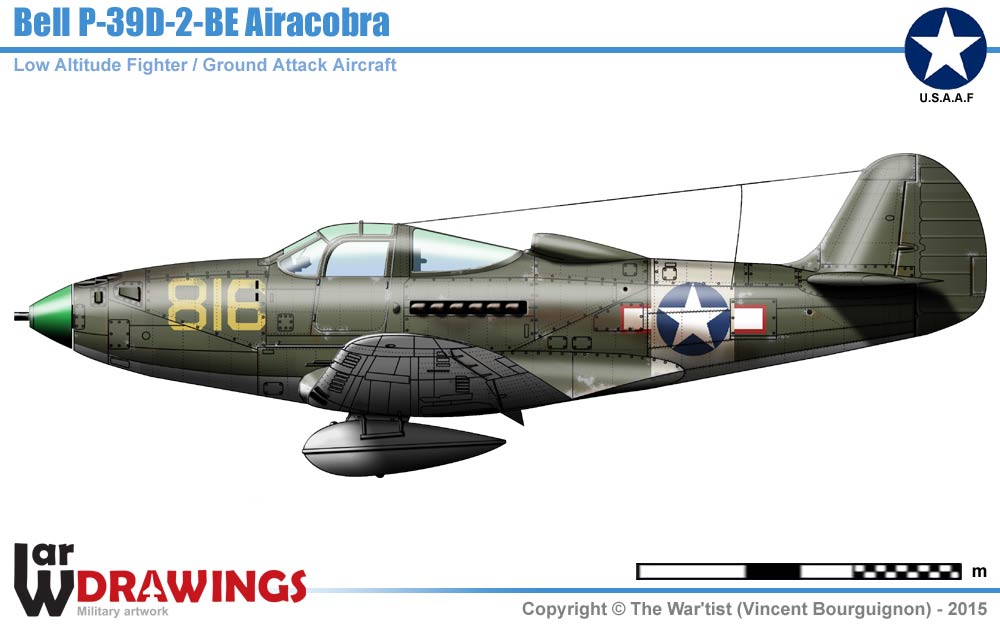

P-39D-2 (Bell Model 14A-1)

Version équipée d'un moteur V-1710-63 (E6) développant 1325 cv mais de nouveau armée avec le canon de 37 mm (1.46 in). Il pouvait transporter sous le fuselage un réservoir largable de 549 l ou une bombe de maximun 227 kg. 158 avions produits. Version également destinée aux récipiendaires du plan "Prêt et Bail", essentiellement l'URSS dans les faits.

Version equipped with a V-1710-63 (E6) engine developing 1325 hp but again armed with the gun of 37 mm (1.46 in). It could carry under the fuselage a drop tank of 549 l or 227 kg bomb maximun. 158 aircraft produced. Version also intended recipients of the plan "Lend- Lease", mainly the USSR in practice.



P-39D-3

26 P-39D-1 furent convertis pour la Photo Reconnaissance et équipés d'appareils photos K-24 et K-25 dans le fuselage arrière, de blindage supplémentaire pour les refroidisseurs d'huile. Ils furent utilisés exclusivement en Italie.

26 P-39D-1 were converted to Photo Reconnaissance and equipped with K-24 and K-25 cameras in the rear fuselage, additional shielding for oil coolers. They were used exclusively in Italy.

P-39D-4

11 P-39D-2 furent reconvertis similairement au P-39D-3 en avion de reconnaissance photographique avec le même équipement. Utilisés exclusivement en Italie.

11 P-39D-2 were similarly converted as P-39D-3 into photographic reconnaissance aircraft with the same equipment. Used exclusively in Italy.



Premier modèle veritablement apte au combat. Il été doté d'une plaque de blindage pour le pilote et de réservoirs auto-obturants. Son armement est renforcé mais l'augmentation de poids contribua à détériorer les performances.

First model truly capable for combat. It had an armor plate for the pilot and self-sealing fuel tanks. Its armament is enhanced but the increased weight contributed to deteriorate performance.

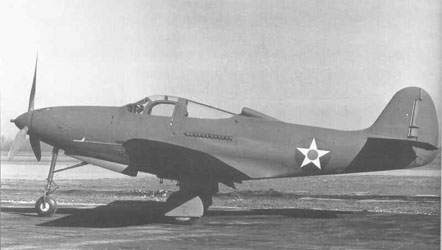

P-39D

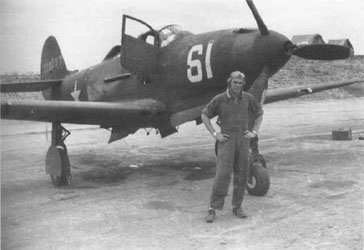

Un P-39D-1 du 77th Fighter Squadron en juillet 1942 en Caroline du Sud
A P-39D-1 of 77th Fighter Squadron in July 1942 in South Carolina

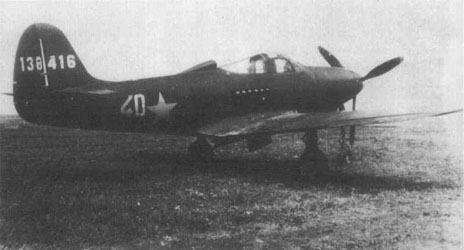

P-39D-2





P-39D
GENERAL DATA
US: P-39D Airacobra
Fighter, (Ground) Attack Fighter
1
Bell Aircraft Corporation
591
February 1941
1942

DIMENSIONS
2477 kg
3402 kg
3720 kg
9.19 m
10.36 m
19.79 m²
3.61 m
172 kg/m²

ARMAMENT
1 × 37 mm M4 Gun *
30
2× Browning M2 0.50 in (12.7 mm)
2 x 200
4× Browning M1919 0.30 in (7.62 mm)
4 x 1000
Up to 227 kg on one hardpoint, generally loaded with 1 × 227 kg bomb, or 1 × 147 kg bomb, or 1 × 113 kg bomb.

(*) P-39D-1 is armed with 20-mm M1gun

POWERPLANT
Allison V-1710-35
liquid-cooled supercharged V-12, 28 L
1150 hp at 3000 rpm
309 hp / ton *
454 L (284 L in one droptank)

(*) with max takeoff weight

PERFORMANCES
592 km/h
531 km/h
? km/h
9784 m
1220 m/min.
966 km typical, 1770 km max

(*) vitesse de décrochage



XP-39E (P-76, XP-76, Bell Model 23)

Trois P-39Ds furent convertis à titre expérimental en adoptant une moteur turbo-compressé (un Continental I-1430-1 de 2100 cv ou Allison V-1710-47 de 1 325 cv) et différentes configurations d'aile et d'empennage. Le XP-39E effectua son premier vol le 21 Février 1942. Le Fuselage fut rallongé. Ils furent aussi utilisés dans le development du P-63 Kingcobra. Le modèle de production avec moteur Continental devait recevoir la désignation de P-76 (rien à voir avec le Bell XP-76 cependant). Les performances cependant étaient décevantes (bien que supérieurs en haute altitude par rapport aux autres Airacobras) et le projet fut abandonné.

Three P-39DS were converted experimentally by adopting a turbocharged engine (Continental I-1430-1 2100 hp or Allison V-1710-47 1325 hp) and different wing and tail configurations. The XP-39E made its first flight February 21, 1942. The fuselage was lengthened. They were also used in the development of the P-63 Kingcobra. The production model with Continental engine was to receive the designation of P-76 (nothing to do with the Bell XP-76 however). However, the performances were disappointing (although higher in high altitude compared to other Airacobras) and the project was abandoned.

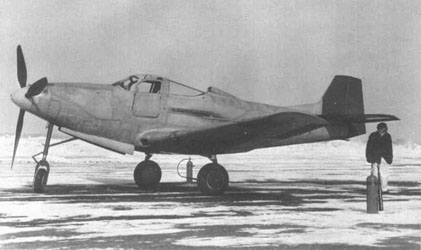

P-39E





P-39E Airacobra Specifications

Type: Fighter
Crew: 1

Allison V-1710-47' | 1325 hp | Pistons
Dimensions/Masses
Length: 9.19 m | Width: 10.36 m | Height: 3.60 m
Weight: 2560 Kg | Max. Combat Weight: 3765 Kg
Performances
Max. Speed: 621 km/h | Ceiling: 9784 m | Range: 1111 km
Armament

MG: 1 x 37 mm gun, 2 x 12.7mm (.50cal) MG & 4 x 7.62 mm (.30cal) MG
Bombs: 227 kg
