Mittlerer Schützenpanzerwagen Sd.Kfz.251 (Armored Personnel Carrier)

Sd.Kfz.251/2 mittlere Schützenpanzerwagen (Granatwerfer)

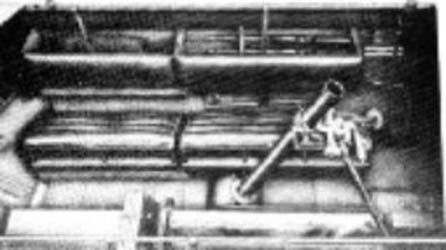

Le Sd.Kfz.251/1 fut également utilisé pour transporter le mortier de 81 mm GrW 34 (66 coups), d'une compagnie d'appui lourde, plus une mitrailleuse MG 34/42 de 7.92 mm (2010 coups). Le mortier pouvait être mis à feu du véhicule mais l'usage standard voulait que le mortier soit utilisé depuis le sol. Une partie des banquettes furent enlevés pour fournir l'espace nécessaire au transport de l'arme et des munitions. Cette version fut dénommé Sd.Kfz.251/2. Notons que plus tard, les half-tracks légers Sd.Kfz.250 seront utilisés pour cette mission, les Sd.Kfz.251 étant trop rares et trop utiles.

Sd.Kfz.251/1 was also used to transport the mortar of 81 mm of a heavy company of support. The mortar could be put at fire of the vehicle but the standard use wanted that the mortar is used since the ground. Part of the benches were removed to provide space necessary to the transport of the weapon and the ammunition. This version was called Sd.Kfz.251/2. Note that later, the light half-tracked vehicles Sd.Kfz.250 will be used for this mission, Sd.Kfz.251 being too rare and too useful.

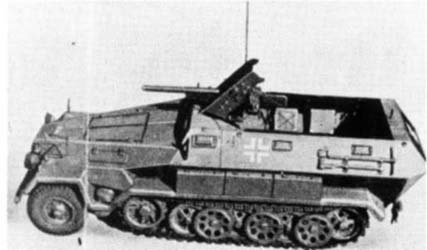

mittlere Schützenpanzerwagen (Granatwerfer) Sd.Kfz.251/2



Data



Drawings





Sd.Kfz.251/3 mittlere Funkpanzerwagen

Le Sd.Kfz.251 sera également utilisé comme véhicule de commandement. Le Sd.Kfz.251/3 était équipé d'un poste radio à ondes moyennes pour les liaisons aux échelons régiment et division et l'antenne-cadre très reconnaissable. Ce véhicule remplaça les automitrailleuseséquipées de radio des premières années de la guerre. A partir de 1942, un mât d'antenne télescopique remplacera l'antenne-cadre. Une variante était équipée d'un poste radio supplémentaire pour communiquer avec les chars lors des opérations avec les chars et autres véhicules blindés. Notons que les derniers modèles disposaient d'antennes standards et se différenciaient peu des modèles standards. Son armement était composé de deux MG 34 de 7.92 mm. Une codeuse "Enigma" était parfois installée.

Le Sd.Kfz.251 sera également utilisé comme véhicule de commandement. Le Sd.Kfz.251/3 était équipé d'un poste radio à ondes moyennes pour les liaisons aux échelons régiment et division et l'antenne-cadre très reconnaissable. Ce véhicule remplaça les automitrailleuseséquipées de radio des premières années de la guerre. A partir de 1942, un mât d'antenne télescopique remplacera l'antenne-cadre. Une variante était équipée d'un poste radio supplémentaire pour communiquer avec les chars lors des opérations avec les chars et autres véhicules blindés. Notons que les derniers modèles disposaient d'antennes standards et se différenciaient peu des modèles standards. Son armement était composé de deux MG 34 de 7.92 mm. Une codeuse "Enigma" était parfois installée.

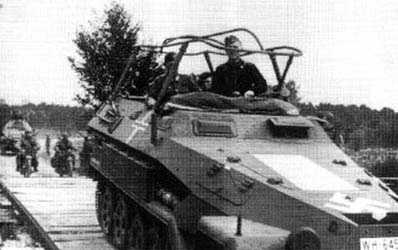

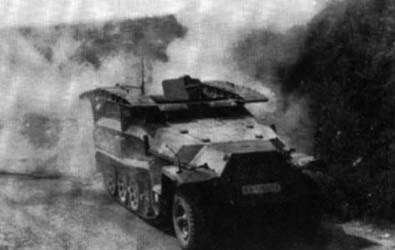

Sd.Kfz.251/3 of command with its very recognizable antenna-frame.

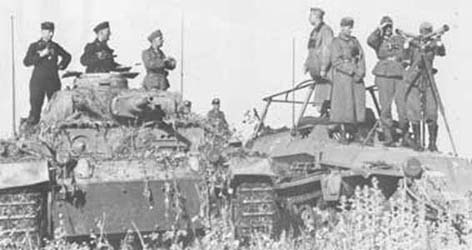

Sd.Kfz.251/3 and a Pz-BfWg III on the Russian front.
src: Panzer Color 2



Data



Drawings



Sd.Kfz.251/3 Ausf.B 1/35





Sd.Kfz.251/4 mittlere Schützenpanzerwagen (IG)

Le Sd.Kfz.251/4 était un tracteur de canon d'infanterie destiné à tracter les canons de 105 mm des Panzerdivisions. Il servit également au remorquage d'autres canons comme le canon antichar Pak 38 de 50 mm, le Pak 40 de 75 mm ou encore le leichte Feldhaubitze 18 de 105 mm... Cette variante très similaire au modèle de base était armée d'une seule mitrailleuse de 7.92 mm MG 34.

Sd.Kfz.251/4 was a tractor of gun for infantry intended to tractor draw the guns of 105 mm of Panzerdivisions. It was also used for the towing of other guns like the anti-tank gun Pak 38 of 50 mm, Pak 40 of 75 mm or the leichte Feldhaubitze 18 of 105 mm... This alternative very similar to the basic model was armed with only one machine-gun of 7.92 mm MG 34.

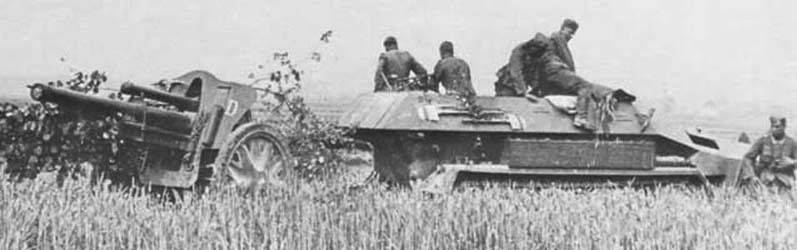

Artillery tractor Sd.Kfz.251/4 trowing a 105 mm howitzer in Russia.
src: Panzer Color 2



Data





Sd.Kfz.251/5 mittlere Schützenpanzerwagen (PI)

Le Sd.Kfz.251/5 fut utilisé par les Pioniere (Génie d'assaut) afin de transporter divers éléments comme des canots pneumatiques ou des éléments de ponts. Il était équipé de postes radiophoniques FuG 8 et FuG 4 ou FuG 8 et FuG 5. Son armement était composé de deux mitrailleuses MG 34 de 7.92 mm (2010 coups).

Sd.Kfz.251/5 was used by Pioniere (Assault pioniers) in order to transport various elements like dinghys or elements of bridges. It was equipped with radiophonic stations FuG 8 and FuG 4 or FuG 8 and FuG 5. Its armament was composed of two machine-guns MG 34 of 7.92 mm (2010 rounds).



Data



Drawings





Sd.Kfz.251/6 mittlere Kommandopanzerwagen

Le Sd.Kfz.251/6 est une autre version de commandement pour les commandants des unités importantes. Ce modèle comporte des bureaux avec panneaux pour les cartes, des machines à chiffrer, un équipement radio à ondes multiples. Il fut connu comme Kommandopanzerwagen et utilisé par quasi tous les commandants de divisions, d'armées et de groupes d'armées. Il était équipé de postes radiophoniques FuG 11 et FuG Tr 100mw. Son armement était composé d'une mitrailleuse MG 34 de 7.92 mm (1100 coups).

Sd.Kfz.251/6 is another version of command for the commanders of the significant units. This model comprises offices with panels for the maps, coding machines, radio equipment with multiple waves. It was known like Kommandopanzerwagen and used by quasi all the commanders of divisions, armies and groups of armies. It was equipped with radiophonic stations FuG 11 and FuG Tr 100mw. Its armament was composed of a machine-gun MG 34 of 7.92 mm (1100 rounds).

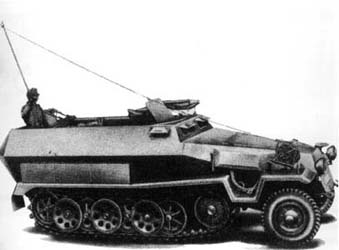

Kommanderpanzerwagen Sd.Kfz.251/6.
src: Connaissance de l'Histoire n°5 (HACHETTE)



Data



Drawings



Sd.Kfz.251/6 Ausf.C 1/35





Sd.Kfz.251/7 mittlere Pionierpanzerwagen

Le Sd.Kfz.251/7 est un autre véhicule conçu pour le Génie d'assaut. Dénommé Pionierpanzerwagen, cette version était équipée sur les côtés d'accessoires spéciaux pour porter des rampes de ponts de bateaux. Il transportait également des bateaux d'assaut et du matériel de destruction. Il était armé de 2 mitrailleuses MG 34/42 de 7.92 mm (2010 coups) et 1 PzB39 de 7.92 mm (40 coups). Son poste radiophonique est un FuG 12.

Sd.Kfz.251/7 is another vehicle designed for the assault pioniers. Named Pionierpanzerwagen, this version was equipped on the sides with special accessories to carry boat bridges ramps. It also transported assault boats and material of destruction. It was armed with 2 machine-guns MG 34/42 of 7.92 mm (2010 rounds) and 1 PzB39 of 7.92 mm (40 rounds). Its radiophonic station is FuG 12.

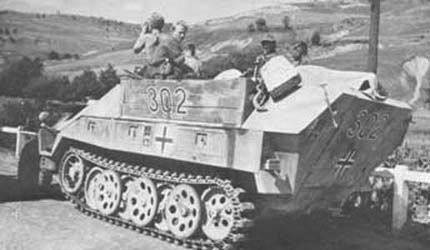

Pionierpanzerwagen Sd.Kfz.251/7 Ausf.D.
src: Panzer Color 2



Data



Drawings





Sd.Kfz.251/8 mittlere Krankenpanzerwagen

Le Sd.Kfz.251/8 est une ambulance blindée ou Krankenpanzerwagen doté de bâtis pour brancards. Il pouvait transporter 2 civières et 4 blessés assis ou 8 blessés assis lorsque les bâtis sont relevés. Cette version n'était pas armée. Son poste radiophonique est un FuG 5.

Sd.Kfz.251/8 is an armoured ambulance or Krankenpanzerwagen equipped with frames for stretchers. It could transport 2 stretchers and 4 casualties sitted or 8 casualties sitted when the frames are raised. This version was not armed. Its radiophonic station is FuG 5.



mittlere Krankenpanzerwagen Sd.Kfz.251/8 Ausd.A ünd C.



Data



Drawings



Pionierpanzerwagen Sd.Kfz.251/8 Ausf.C.
src: Panzer Color 2





Sd.Kfz.251/9 mittlere Schützenpanzerwagen (7.5 cm)

Le Sd.Kfz.251/9 qui entra en service en 1942 était armé du canon court à faible vitesse initiale de 75 mm KwK 37 L/24 (52 coups) qui armait les Pz.Kpfw IV Ausf.A-F et 2 MG 34 de 7.92 mm (2010 coups). Bizarrement il ne s'agit que de la deuxième version du Sd.Kfz.251/1 à être équipé d'un canon, il fut précédé par le Sd.Kfz.251/10. Notons qu'il s'agit d'un Ausf.D. Cette conversion vient du fait que lorsque le Panzer IV fut équipé du canon long de 75 mm et devient un char de combat à part entière, il n'y avait plus assez de canon court de 75 mm pour assurer les missions d'appui. Cette conversion avait pour principal de fournir un appui feu propre aux Panzergrenadiere. Un total de 6 exemplaires formant une compagnie d'appui, équiperont la plupart des bataillons. Le canon de 75 mm L/24 était monté à l'avant de la superstructure. Par après les côtés seront surélevés pour mieux protégés l'équipage. Cet engin très apprécié fut baptisé "Stummel" par la troupe.

Sd.Kfz.251/9 which entered in service in 1942 was armed with the short gun at low initial speed of 75 mm KwK 37 L/24 which armed Pz.Kpfw IV Ausf.A-F. Oddly it is only about the second version of Sd.Kfz.251/1 to being equipped with a gun, it was preceded by Sd.Kfz.251/10. Note that it is about Ausf.D. This conversion comes owing to the fact that when Panzer IV was equipped with the 75 mm long gun and becomes a battle tank to whole share, it did not have there enough of short gun of 75 mm to ensure the missions of support. This conversion had as a main thing to provide a support fire suitable for Panzergrenadiere. A total of 6 specimens forming a company of support, will equip the majority of the battalions. The gun of 75 mm L/24 was assembled in front of the superstructure. By after the sides will rised for better protect the crew. This very appreciated machine was baptized "Stummel" by the troop.

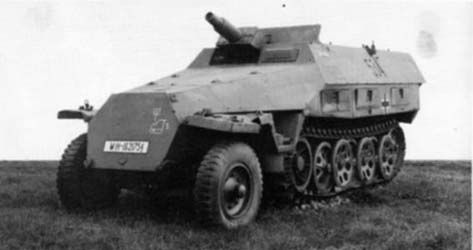

Sd.Kfz.251/9 Ausf.D mit 75 mm KwK 37 L/24.



75 mm KwK 37 L/24
Penetration of a shielding plate (mm) under a plunging angle of 30°
Ammo
Weight
Velocity
100 m
500 m
1000 m
1500 m
2000 m
K Gr rot Pz
6.8 kg
385 m/s
41
39
35
33
30
Gr 38 H1/A
4.4 kg
450 m/s
70
39
35
33
30
Gr 38 H1/B
4.57 kg
450 m/s
75
39
35
33
30

Gr 38 H1/C

4.80 kg
450 m/s
100
39
35
33
30



Sd.Kfz.251/9 Ausf.D mit 75 mm KwK 37 L/24.
src: Tamiya



Data



Drawings



Sd.Kfz.251/9 Ausf.D 1/35





Sd.Kfz.251/10 mittlere Schützenpanzerwagen (3.7 cm Pak)

Le Sd.Kfz.251/10 fut la première version à être équipé d'un canon. Il s'agissait du canon antichar Pak 36 de 37 mm monté sur l'avant de la superstructure. Cet engin fut mis en service dès 1940. Ces engins étaient généralement utilisés par les chefs de section d'half-tracks et avaient pour mission de couvrir par leur feu les autres véhicules. Son armement était complété par 1 MG 34 de 7.92 mm (1010 coups) et 1 PzB39 de 7.92 mm (40 coups).

Sd.Kfz.251/10 was the first version with being equipped with a gun. It was about the anti-tank gun Pak 36 of 37 mm assembled oin front of the superstructure. This machine was brought into service since 1940. These machines were generally used by the heads of section of half-tracked vehicles and had the role to cover by their fire the other vehicles. Its armament was supplemented by 1 MG 34 of 7.92 mm (1010 rounds) and 1 PzB39 of 7.92 mm (40 rounds).

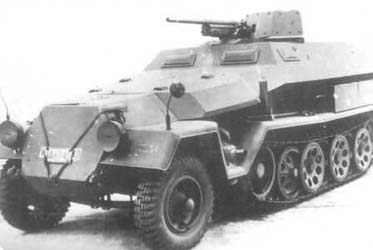

Sd.Kfz.251/10 mit 37 mm Pak 36.
src: Dragon



37 mm Pak 35/36 L/45
Penetration of a shielding plate (mm) under a plunging angle of 30°
Ammo
Weight
Velocity
100 m
500 m
1000 m
1500 m
2000 m
PzGr
0.685 kg
745 m/s
34
29
22
19
-



Sd.Kfz.251/10 mit 37 mm Pak 36.



Data



Drawings





Sd.Kfz.251/11 mittlere Fernsprechpanzerwagen

Le Sd.Kfz.251/11 est un véhicule poseur de lignes téléphoniques équipé de câbles et d'appareils pour "sonner" les téléphones de campagnes. Il était armé de deux MG 34 de 7.92 mm avec 2010 coups.

Sd.Kfz.251/11 is a vehicle layer of telephone lines equipped with cables and apparatuses "to sound" the telephones of fields. It was armed with two MG 34 of 7.92 mm with 2010 rounds.



mittlere Fernsprechpanzerwagen Sd.Kfz.251/11



Data



Sd.Kfz.251/12 mittlere Meestrupp und Gerätpanzerwagen
Sd.Kfz.251/13 mittlere Schallaufnahmepanzerwagen
Sd.Kfz.251/14 mittlere Schallaufnahmepanzerwagen
Sd.Kfz.251/15 mittlere Lichtauswertepanzerwagen

Les modèles Sd.Kfz.251/12, 251/13, 251/14 et 251/15 sont tous des véhicules d'artillerie spécialisés pour des fonctions spéciales, comme par exemple les relevés topographiques, le repérage par le son et le repérage aux lueurs. Ces conversions furent utilisés par les unités de canons d'assaut et les unités d'artillerie des Panzerdivisions.

The Sd.Kfz.251/12, 251/13, 251/14 and 251/15 models, are all artillery vehicles specialized for functions such as for example the land surveys, the location by the sound and the location by the gleams. These conversions were used by the units of assault guns and the units of artillery of Panzerdivisions.
