Sturmgeschütz III Assault Gun

StuG III Ausf.F/8

Alors que de nombreux Ausf.F furent équiper du 75mm StuK 40 L/43, une nouvelle version fut mise au point. Le châssis était désormais celui du Pz.Kpfw III Ausf.J (8/ZW). Tout le plateau arrière et la plaque arrière de la caisse durent être réaménagés. Les ventilateurs de u plateau arrière était disposés en longueur plutôt qu'à travers le véhicule entre autres. Mais le fait le plus notable et le rallongement du canon de 5 calibres désignécomme 75mm StuK 40 L/48. Le blindage frontale est augmenté de 30mm pour atteindre 80mm d'épaisseur. Cette nouvelle version fut désigné Sturmgeschütz III Ausf.F8.

Whereas many Ausf.F were to equip with the 75mm StuK 40 L/43, a new version was developed. The chassis was from now of Pz.Kpfw III Ausf.J (8/ZW). All the rear deck and the back plate of the hull were being refitted. The ventilators of rear deck was laid out in length rather than through the vehicle. But the most notable fact and the extension of the gun of 5 gauges, désigned like 75mm StuK 40 L/48. The frontal shielding is to increase by 30mm to reach 80mm thickness. This new version was désigned Sturmgeschütz III Ausf.F8.

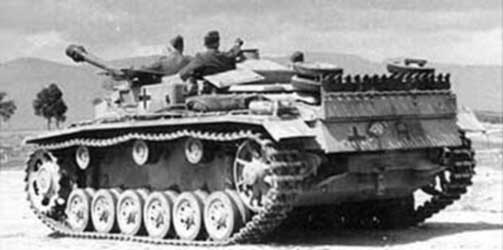

StuG III Ausf.F/8



Notons que des Ausf.F seront réarmés avec le L/48. Les F8s étaient en général équipés d'un frein de bouche à double déflecteur mais certains conservaient le frein de bouche à simple déflecteur. Sur ce modèle un bouclier pour la MG34 fut installé sur charnières sur le toit du char et certains seront munis de Schürzen (jupes blindées). Ces exemplaires serviront en grande partie en Russie mais certains seront vus en service en Italie et en Tunisie. Les StuGs III Ausf.F et Ausf.F8 furent fabriqués à 359 exemplaires par Alkett entre mars 1942 et septembre de la même année.

Let us note that of Ausf.F will be rearmed with L/48. F8s were in general equipped with a muzzle brake with double deflector but some preserved the muzzle brake at simple deflector. On this model a shield for the MG34 was installed on hinges on the roof of the tank and some will be provided with Schürzen (armoured skirts). These specimens will be useful mainly in Russia but some will be seen in service in Italy and Tunisia. StuGs III Ausf.F and Ausf.F8 were manufactured with 359 specimens by Alkett between March 1942 and September of the same year.

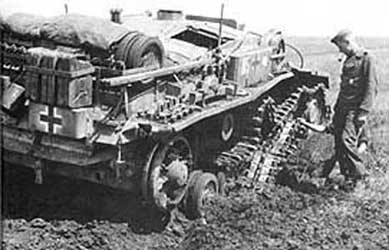

StuG III Ausf.F/8





75 mm StuK 40 L/48
Penetration of a shielding plate (mm) under a plunging angle of 30°
Ammo
Weight
Velocity
100 m
500 m
1000 m
1500 m
2000 m
PzGr 39
6.8 kg
790 m/s
106
96
85
74
64
PzGr 40
4.1 kg
990 m/s
143
120
97
77
-
Gr.38 Hl / B
4.57 kg
450 m/s
75
75
75
-
-
Gr.38 Hl / C
4.8 kg
450 m/s
100
100
100
-
-

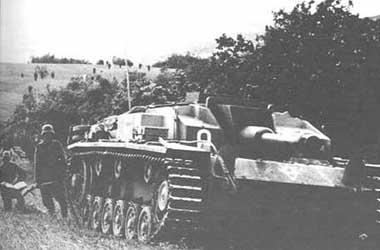

StuG III Ausf.F/8
StuG III Ausf.F/8 hors de combat en Tunisie en 1943.
StuG III Ausf.F/8 knocked out in Tunisia in 1943.



Data



Drawings





First PagePrevious PageNext PageLast Page

Assault Guns



Sources:

  • Connaissance de l'Histoire (Hachette) - N°17 - " Les chars de combat allemands 39-45"
  • Connaissance de l'Histoire (Hachette) - N°5 - " Véhicules blindés allemands 39-45"
  • Les Blindés de la Seconde Guerre Mondiale (Atlas)
  • Sturmartillerie & Panzerjäger 1939-1945 (Osprey Military) - New Vanguard N°34
  • Sturmgeschütz III in Action, squadron/signal publications, ARMOR N°14
  • Site "Achtung Panzer" - http://www.achtungpanzer.com
  • Site "WWII Vehicles" - http://www.wwiivehicles.com
  • Site "Second World War Armour" - http://www.onwar.com/tanks/index.htm
