Flakpanzer Grille 10 Anti-Aircraft Tank

En 1942, les concepteurs allemands décidèrent d'utiliser le châssis et les composants de divers chars pour servir de supports mobiles à diverses armes lourdes. Cette série baptisée "Grille" (Criquet) comporta divers Waffenträgers (porteurs d'armes) basés sur les châssis du Pz.kpfw IV, Pz.Kpfw V Panther et Pz.Kpfw VI Ausf.B Tiger II dotés beaucoup de modifications techniques. ci certains de ces véhicules atteignirent le stade du prototypes, aucun n'atteignit jamaos à celui de la production. Le Grille 10 fut le modèle de cette série qui utilisa le châssis (modifié) du Pz.Kpfw IV. Il devait être à l'origine armé du 88 mm Flak L/56. Il devait servir comme canon d'assaut contre les fortifications de la "ligne Magninot" lors de la futur campagne de France. Cependant en 1940, Krupp reçut l'ordre d'en faire un char de DCA. Le châssis utilisé était à la base celui du Pz.Kpfw IV Ausf.C. Ce premier modèle fut désigné comme 8.8cm K(PzSfl) auf Sonderfahrgestell (8.8 cm Pak 43) et ne dépassa jamais le stade de la maquette en bois.

In 1942, the German originators decided to use the chassis and the components of various tanks to be used as mobile supports with various heavy weapons. This series was baptized "Grille" (Cricket) comprised various Waffenträgers (carriers of weapons) based on the chassis of Pz.kpfw IV, Pz.Kpfw V Panther and Pz.Kpfw VI Ausf.B Tiger II equipped with much engineering changes. Certain of these vehicles reached the stage of the prototypes, none never reached with that of the production. Grille 10 was the model of this series which used the chassis (modified) of Pz.Kpfw IV. It was at the origin to be armed with the 88 mm Flak L/56. It was to be useful like assault gun against the fortifications of the "Magninot line" at the time of the future campaign of France. However in 1940, Krupp accepted the order to make an anti-aircraft tank of it. The chassis used was at the base that of Pz.Kpfw IV Ausf.C. This first model was indicated like 8.8cm K(PzSfl) auf Sonderfahrgestell (8.8 cm Pak 43) and never exceeded the stage of the wooden model.

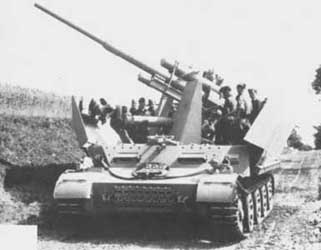

Versuchsflakwagen für 8.8 cm Flak 37.

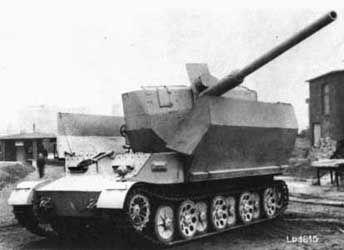

Versuchsflakwagen für 8.8 cm Flak 41.



Fin de 1942, une nouveau modèle, le Versuchsflakwagen für 8.8 cm Flak 37, fut produit à 3 exemplaires. Il fut suivi en 1944, par le Versuchsflakwagen für 8.8 cm Flak 41. Le modèle armé du Flak 37 fut envoyé en Italie pour des essair, au sein du Heeres Flakartillerie Abteilung (Sf.) 304, assignéà la 26e Pz-Division. Le canon était insallé à la place de la tourelle dans une superstructure ouverte aux parois pivotantes. La suspension étaient composés de galets imbriqués montés sur barres de torsion.

Late 1942, a new model, Versuchsflakwagen für 8.8 cm Flak 37, was produced with 3 specimens. It was followed in 1944, by Versuchsflakwagen für 8.8 cm Flak 41. The model armed with Flak 37 was sent in Italy for tests, within Heeres Flakartillerie Abteilung (Sf.) 304, assigned with the 26th Pz-Division. The gun was mounted in the place of the turret in a open superstructure with swivelling walls. The suspension were composed of overlapping road wheels assembled on torsion bars.



88 mm KwK 18 & 37 L/56
Penetration of a shielding plate (mm) under a plunging angle of 30°
Ammo
Weight
Velocity
100 m
500 m
1000 m
1500 m
2000 m
PzGr
9.5 kg
810 m/s
97
93
87
80
72
PzGr 39
10.2 kg
800 m/s
127
117
106
97
88



88 mm KwK 43 L/71
Penetration of a shielding plate (mm) under a plunging angle of 30°
Ammo
Weight
Velocity
100 m
500 m
1000 m
1500 m
2000 m
PzGr 39-1
10.2 kg
1000 m/s
203
185
165
148
132
PzGr 40/43
7.3 kg
1130 m/s
237
217
193
171
153





Drawings





Armored Artillery
