E-Serien (light) Self-Propelled Guns

Afin de mettre en place une nouvelle génération de Panzers, la commission Panzer décida d'établir un plan à long terme que l'on appela Entwicklungtypen ou E-Serien (série E). Cette série de nouveaux design devait cependant utiliser des pièces standardisées. Ils devaient de plus faire partie de classes d'importance variable afin de remplacer les modèles existants à partir de 1945.

In order to set up a new generation of Panzers, the Panzer commission decided to establish a long-term plan which one called Entwicklungtypen or E-Serien (E-Series). This series of new design was however to use standardized parts. They were moreover belong to classes of variable importance in order to replace the existing models since 1945.



E-Serien
Name
Weight Class
E-5
5-10 tonnes (light Cross-countryVehicle)
E-10
10-25 tonnes (CCV, tank destroyers)
E-25
25-50 tonnes (heavy CCV, medium tank)
E-50
50-75 tonnes (substitute of the Panther and Tiger)
E-75
75-100 tonnes (substitute of the TigerII and Jagdtiger)
E-100
+100 tonnes (Super heavy tank)



E-5 (5-10 tons)

Cette classe regroupe une série de véhicules tout terrain légers nés des tables à dessin de Bussing, Daimler, Steyr ou Weserhutte. Cette classe regroupe:

  • un char lance-flammes léger manoeuvré par deux hommes
  • un véhicule léger de reconnaissance
  • un chasseur de char léger armé du 80 mm PAW 600
  • un transport de personnel léger
  • un véhicule léger dirigé par radio (sans fil)

This class gathers a series of light cross-country vehicles born from the drawing tables from Bussing, Daimler, Steyr or Weserhutte. This class gathers:

  • a light flame thrower tank operated by two men
  • a light reconnaissance vehicle
  • a light tank destroyer with 80 mm PAW 600
  • a light personnel carrier
  • a light vehicle controlled by radio (wireless)



Drawings





E-10 (10-25 tons)

Les modèles E-10 furent conçus par la société de Klockner- Humboldt-Deutz, Magirus AG (Ulm) . Le moteur un Maybach HL 100 de 400 ch ou un Argus de 350 ch refroidi par air, devait être monté à l'arrière. Pour faciliter l'entretien, les systèmes de direction et de transmission devaient être aussi montés à l'arrière. Ceci permettait également un plus grand compartiment de combat. Les engins de ce type devaient pouvoir atteindre les 65-70 km/h.

The E-10 models were designed by Klockner-Humboldt-Deutz, Magirus AG (Ulm). The engine Maybach HL 100 of 400 hp or Argus of 350 hp (cooled by air), was to be assembled to the back. To facilitate maintenance, the systems of direction and transmission were to be also assembled to the back. This also allowed a larger compartment of combat. The machines of this type were to be able to reach the 65-70 km/h.



Leichte Jagdpanzer E-10
src: Site Technical Virtue



Leichte Jagdpanzer E-10 mit 75 mm Pak 39 L/48 (Jagdpanzer 38(d).
src: Site Technical Virtue



Cette classe regroupe:

  • un char léger multifonctions
  • un châssis léger d'essai
  • le PZ.Kpfw 38(d)
  • un transport blindé de personnel
  • des chasseurs de char légers/moyens
    • Jagdpanzer 38(d) mit 75 mm Pak 39 L/48
    • Jagdpanzer 38(d) mit 75 mm Pak 42 L/70
    • Jagdpanzer 38(d) mit 105 mm StuH 42/2 L/28
    • Pz.Kpfw 38(d) / Jagdpanzer 38(d) mit 80 mm PAW 600
    • Flakpanzer 38(d) mit 105 mm PAW 1000
    • Flakpanzer 38(d) mit 2x20 mm Flak 38 und 2x30 mm MK 103
    • Pz.Kpfw 38(d) mit 280 mm Wurfmörser
  • des waffenträgers légers/moyens
    • Waffenträger mit 88 mm Pak 43/3 L/71 (Krupp/Steyr)
    • Waffenträger mit 88 mm Pak 43 L/71 (Alkett)
    • leichter Waffenträger (leichte Einheitswaffenträger) mit 88 mm Pak 43 L/71 (Ardelt I)
    • leichter Waffenträger mit 105 mm leFH 18/40 L/28 (Ardelt I)
    • mittlerer Waffenträger Grosse I (mittlere Einheitswaffenträger) mit 37 mm Flak
    • mittlerer Waffenträger Grosse I (mittlere Einheitswaffenträger) mit 75 mm Pak 40 L/48
    • mittlerer Waffenträger Grosse I (mittlere Einheitswaffenträger) mit 75 mm StuK 42 L/70
    • mittlerer Waffenträger Grosse I (mittlere Einheitswaffenträger) mit 105 mm leFH 18/40/5 L/28 (Ardelt II)
    • mittlerer Waffenträger Grosse II (mittlere Einheitswaffenträger) mit 88 mm Pak 43 L/71 (Ardelt II)
    • mittlerer Waffenträger Grosse II (mittlere Einheitswaffenträger) mit 100 mm K18
    • mittlerer Waffenträger Grosse II (mittlere Einheitswaffenträger) mit 128 mm K18/3 / K43 L/55 (Ardelt II)
    • mittlerer Waffenträger Grosse II (mittlere Einheitswaffenträger) mit 150 mm sFH 18L6 L/29.5 (Ardelt II)

This class gathers:

  • a light multipurpose tank
  • a light test chassis
  • PZ.Kpfw 38(d)
  • a armoured personnel carrier
  • light/medium tank destroyers
    • Jagdpanzer 38(d) mit 75 mm Pak 39 L/48
    • Jagdpanzer 38(d) mit 75 mm Pak 42 L/70
    • Jagdpanzer 38(d) mit 105 mm StuH 42/2 L/28
    • Pz.Kpfw 38(d) / Jagdpanzer 38(d) mit 80 mm PAW 600
    • Flakpanzer 38(d) mit 105 mm PAW 1000
    • Flakpanzer 38(d) mit 2x20 mm Flak 38 und 2x30 mm MK 103
    • Pz.Kpfw 38(d) mit 280 mm Wurfmörser
  • light/medium waffenträgers
    • Waffenträger mit 88 mm Pak 43/3 L/71 (Krupp/Steyr)
    • Waffenträger mit 88 mm Pak 43 L/71 (Alkett)
    • leichter Waffenträger (leichte Einheitswaffenträger) mit 88 mm Pak 43 L/71 (Ardelt I)
    • leichter Waffenträger mit 105 mm leFH 18/40 L/28 (Ardelt I)
    • mittlerer Waffenträger Grosse I (mittlere Einheitswaffenträger) mit 37 mm Flak
    • mittlerer Waffenträger Grosse I (mittlere Einheitswaffenträger) mit 75 mm Pak 40 L/48
    • mittlerer Waffenträger Grosse I (mittlere Einheitswaffenträger) mit 75 mm StuK 42 L/70
    • mittlerer Waffenträger Grosse I (mittlere Einheitswaffenträger) mit 105 mm leFH 18/40/5 L/28 (Ardelt II)
    • mittlerer Waffenträger Grosse II (mittlere Einheitswaffenträger) mit 88 mm Pak 43 L/71 (Ardelt II)
    • mittlerer Waffenträger Grosse II (mittlere Einheitswaffenträger) mit 100 mm K18
    • mittlerer Waffenträger Grosse II (mittlere Einheitswaffenträger) mit 128 mm K18/3 / K43 L/55 (Ardelt II)
    • mittlerer Waffenträger Grosse II (mittlere Einheitswaffenträger) mit 150 mm sFH 18L6 L/29.5 (Ardelt II)

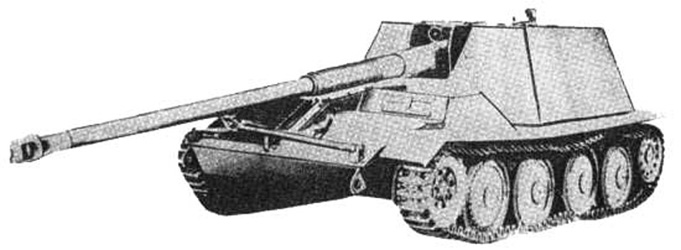

leichter Waffenträger (leichte Einheitswaffenträger) mit 88 mm Pak 43 L/71 (Ardelt I). Ce chasseur de char pesait 11200 kg, était dirigé par un équipage de 4 hommes et pouvait atteindre sur route les 30 km/h. Cet engin fut aperçu près de Berlin au sein du 3e PzJg Abteilung en avril 1945.
leichter Waffenträger (leichte Einheitswaffenträger) mit 88 mm Pak 43 L/71 (Ardelt I). This tank destroyer weighed 11200 kg, was directed by a crew of 4 men and could reach on road the 30 km/h. This machine was seen close to Berlin within 3rd PzJg Abteilung in April 1945.

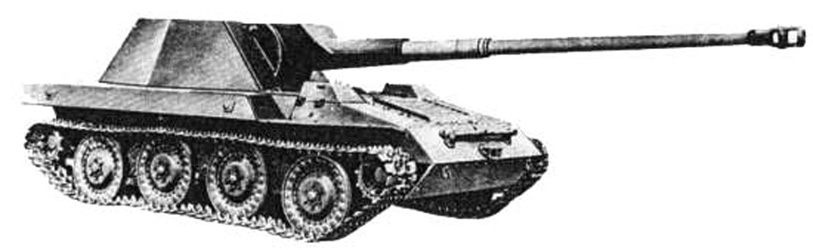

Waffenträger mit 88 mm Pak 43 L/71 (Alkett)

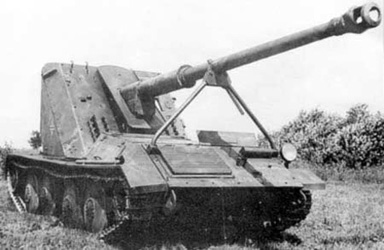

Waffenträger mit 88 mm Pak 43/3 L/71 (Krupp/Steyr)



Data (Leichte Jagdpanzer 38(d)/E-10)
Dimensions
Weight: 12000 kg - Crew: 3 - Length: ? m - Width: ? m - Height: 1.40-1.76 m
Propulsion
Engine: Maybach HL 100, 400 hp or Argus, 300/hp - Fuel: Gasoline
Performances
Speed: ? km/h (on road), ? km/h (off road) - Range: ? km (on road) - ? km (off road)
Armament

Type: 75 mm Pak 39 L/48 - Ammo: ?

Armor
30-60 mm



Drawings



E-10 1/35Waffenträger Krupp 1 für 128 mm PaK 44 1/35Waffenträger Krupp/Steyr mit 88mm Pak 43 1/35Krupp/Ardelt Waffenträger 10.5cm leFH-18 1/35Krupp/Ardelt Waffenträger 88mm Pak-43 1/35Ardelt-Rheinmetall Waffenträger 88mm Pak-43 1/35



E-25 (25-50 tons)

Cette série fut imaginée par Alkett, Argus, Adler et Porsche, entre 1943 et 1945 pour remplacer les Pz.Kpfw III et Pz.Kpfw IV ainsi que leurs conversions.

This series was imagined by Alkett, Argus, Adler and Porsche, between 1943 and 1945 to replace Pz.Kpfw III and Pz.Kpfw IV like their conversions.



Jagdpanzer mit 75 mm Pak 42 L/70.
src: ?



Cette classe regroupe:

  • un véhicule blindé moyen d'assaut ou de reconnaissance
  • un char moyen de reconnaissance
  • un waffenträger lourd
  • des jagdpanzers moyens
    • Jagdpanzer mit 75 mm Pak 39 L/48 ünd 20 mm Flak kanone
    • Jagdpanzer mit 75 mm Pak 42 L/70
    • Sturmgeschütz 27t (Porsche)

This class gathers:

  • a medium assault/Reconnaissance vehicle
  • a medium reconnaissance tank
  • a heavy waffenträger
  • medium jagdpanzers
    • Jagdpanzer mit 75 mm Pak 39 L/48 ünd 20 mm Flak kanone
    • Jagdpanzer mit 75 mm Pak 42 L/70
    • Sturmgeschütz 27t (Porsche)





Data (mittlere Jagdpanzer E-25)
Dimensions
Weight: ? - Crew: ? - Length: ? m - Width: ? m - Height: ? m
Propulsion
Engine: Maybach HL 100, 400 hp or Argus, 600 hp or Maybach HL 230 P30, 12cyl., 700 hp - Fuel: Gasoline
Performances
Speed: 70 km/h (on road), ? km/h (off road) - Range: ? km (on road) - ? km (off road)
Armament

Type: 75 mm Pak 39 L/48 or 75 mm Pak 42 L/70 - Ammo: ?

Armor
? mm





Drawings



E-25 Ausf.B 1/35







Tank Destroyers
