Other Medium Tanks

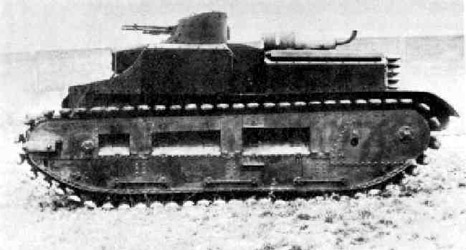

Seam

Ce prototype expérimental fut développé en 1940 par la société d'Etudes et d'Applications Mécaniques et était doté d'une transmission essence-électrique. Aucun armement ne fut installé.

This experimental prototype was developed in 1940 by the Studies Society of Mechanical Applications and was equipped with an gasoline-electric transmission. No armament was installed.



Seam





AMX-38

L'AMX 38 (avant-projet juillet 37) devait en principe être le successeur en plus lourd du R 35 mais il est plus une version allégée du char D2. Ce char ne fut construit qu'à deux exemplaires seulement. Il avait un équipage de 3 hommes et un poids de 18tonnes (ce qui devient un peu lourd pour un char léger). Il mesurait en longueur 5.28m, en largeur 1.93m et en hauteur 2.23m. Le blindage était constitué de plaques planes planes probablement vissées comme le D2 et seul le nez était moulée. Le blindage maximum était de 40mm. La tourelle était armée deu 47mm SA 35 (pour le 2ème prototype) et était montée dans l'axe du char. Chenilles et suspensions sont de type AMX similaires à celles du R-40 (petits galets 2x 16), rouleaux porteurs (2x 4), ressorts verticaux, balanciers). Les trains de roulement étaient protégés par des jupes blindées.

AMX 38 (preliminary draft July 37) was to in theory be the successor in heavier R 35 but it is more one version reduced of the D2 tank. This tank was built only in two specimens. It had a crew of 3 men and a weight of 18tons (what becomes a little heavy for a light tank). It measured in length 5.28m, in width 1.93m and height 2.23m. The shielding consisted of plane armour plates probably screwed like D2 and only the nose was moulded. The maximum shielding was of 40mm. The turret was armed deu 47mm SA 35 (for the 2nd prototype) and was assembled in the axis of the tank. Tracks and suspensions are of type AMX were similar to those of R-40 (small road-wheels2x 16), return rollers (2x 4), vertical springs, beams). The running-gear were protected by armoured skirts.



AMX-38





AMX-39

Ce projet d'août 1939 d'AMX, était un char moyen d'infanterie doté d'un train de roulement classique comprenant 14 galets. Il devait mesurer en longueur 5.96m et en hauteur 2.56m. Son équipage devait être composé de 4 hommes (Un chef de char tireur secondé par un chargeur en tourelle, un pilote et un radio assis à l’avant de la caisse). L'armement principal devait être un 47mm SA (allongé, soit SA 37 ou SA 39) en tourelle. La tourelle est prismatique et de forme générale assez simple.

This project of August 1939 of AMX, was a medium tank of infantry equipped with a traditional running gear including 14 road-wheels. It was to measure in length 5.96m and in height 2.56m. Its crew was to be composed of 4 men (a chief of tank-gunner assisted by a loader in turret, a driver and radio operator sitted in front of the hull). The principal armament was to be a 47mm SA (lengthened barrel, that is to say SA 37 or SA 39) in turret. The turret is prismatic and of rather simple general form.



AMX-39



Drawings



AMX Tractor B

L'étude du AMX “Tracteur B“ débuta en 1939. L'équipage était probablement de 4 hommes. Ce char d'environ 35 tonnes, devait mesurer 6.73 de long, 3.00 m de large et 2.83 m de haut. La caisse de char, de forme assez simple, était composé de plaques de blindages verticales. Seul le glacis était incliné. L'armement était composé d'un canon de 75 mm SA 35 en casemate, d'un canon de 47 mm SA 39 en tourelle. La tourelle était décalée vers la droite. La suspension était composée de chaque côté d'un barbotin arrière, d'une poulie de tension avant et de 16 galets. Ce programme resta au stade de projet, car ce char faisait doublon avec le B1-bis.

The study of the AMX "Tractor B" began in 1939. The crew was probably of 4 men. This tank of approximately 35 tons, was to measure 6.73 of length, 3.00 m broad and 2.83 m in height. The hull of rather simple form, was composed of vertical armour-plates. Only the glacis was tilted. The armament was composed of a gun of 75 mm SA 35 in casemate, of a gun of 47 mm SA 39 in turret. The turret was shifted towards the right. The suspension was made up on each side of a back sprocket-wheel, a front idler and of 16 road-wheels. This program remained at the stage of project because this tank made doubled bloom with the B1-bis.


AMX Tractor B





Drawings



Renault G 1 R

Char expérimental conçu en 1936 pour remplacer le D2 mais qui fut finalement rejeté en 1940. Il était armé d'un canon de 75 mm et pouvait atteindre les 40km/h sur route.

Experimental tank designed in 1936 to replace the D2 but which was finally rejected in 1940. It was armed with a gun of 75 mm and could reach the 40km/h on road.



Renault GR-1



Drawings



Medium Tanks



Sources:

  • Les Blindés de l'Origine à 1940 - Profils et Histoire, "Connaissance de l'Histoire" hors-série n°3, Editions Hachette
  • WWII Vehicles
  • Les Blindés de la Seconde Guerre Mondiale, Ed. Atlas
  • Les Chars français
